2. 성형성 시험의 시험편 |
|
a) 시험편의 형상 및 치수 |
|
° 시험편의 형상(국내) |
|
|
|
시험편의 치수 및 수량(시험편에 관한 KS규격은 없음) |
|
표1. 시험편의 치수 및 수량 |
|
Sample
Size |
Width(mm) |
25 |
50 |
75 |
100 |
125 |
135 |
150 |
200 |
200 |
|
Length(mm) |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
|
수 량(EA) |
3 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
2(윤활) | |
|
*현재 KS 규격 상에는 에릭슨 시험에 관한 규격은 있음. → KS B 0812(에릭슨 시험 방법)
|
| |
KS B 5529(에릭슨 시험기) |
|
*최근의 추세는 에릭슨 시험에서 돔 장출시험(Dome Stretching Test)으로 대체되고 있는 실정임 | |
|
|
|
° 성형성 시험에 사용되는 그리드(Grid)의 패턴(Pattern)(국내)
|
| |
|
|
|

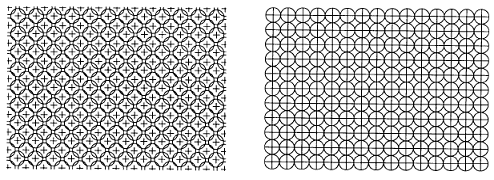

그림 2. 그리드 패턴의 예 1 |
|
|
|
그림 3. 그리드 패턴의 예 2 |
|
|
|
그림 4. 그리드 패턴의 예 3 |
|
° 시험편의 형상(미국) |
|
|
|
그림 5. 시험편의 형상(국외) |
|
° 성형성 시험에 사용되는 그리드(Grid)의 패턴(Pattern)(미국) |
|
|
|
그림 6. 그리드 패턴의 예(국외) |
|
° 이미지 변형량 분석기기(Optical Strain Analyzer) |
 |
용도 및 특징 |
사 양 |
|
- 판재의 성형 후 성형부위에 대한 변형정도 측정
- 성형부위를 Camera를 통해 모니터 상에 나타냄
- 각 부위의 주변형률과 부변형률을 분석하여
성형한계도(Forming Limit Diagram)상에 나타냄
- 성형성 시험 및 품질인증 가능 |
- Circle Grid Analyzer
- Square Grid Analyzer
- Forming Limit Diagram | |
