PFP 파이프 [상수도관 종류별 접합법] 파이프 종류별 접합

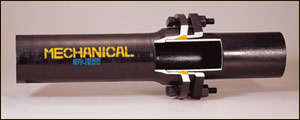

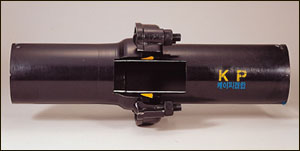

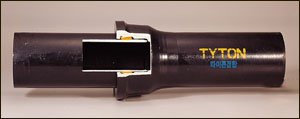

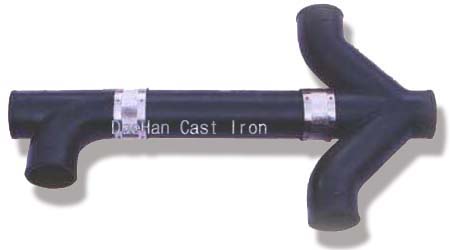

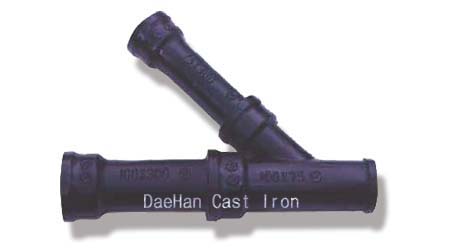

상수도 관종별 접합종류   상수관의 관종 상수관 설명 접합방식(조서입력) DCIP/CIP 닥타일 주철관/회주철관 KP메카니칼 접합 PVC/PE 경화염화비닐/폴리에틸렌 융착 접합 HI-3P 편수칼라관 나사식 고무링접합 PFP 폴리에틸렌 분체라이닝강관 소켓 접합 1) K.P접합 시공시 사용되는 제품이 Korea Cast Iron Pipe 라고 한국주철관공업(주)회사 제품입니다. 회사는 쉽게 KCIP 라고 약칭. 그래서 K.P접합 압륜, 볼트, 너트를 사용하여 직관 삽입 후 연결을 하여 수축 및 팽창에 관하여 안전하며 고무링을 사용한 연결부가 완벽해 누수 발생 우려가 없다. ․부등침하에 대한  대응력이 좋다.       주철관 접합 종류       KP 메카니칼 죠인트 한국주철관공업주식회사제품임 ① 소켓트부의 볼트 구멍이 필요없으며, 소켓트부에 외각 턱을 형성하게 되어 가일층 견고함. ② 관을 연결할때 힘이 관의 중심부로 집중하게 되어 더욱 안전함. ③ 압륜의 형태가 완만한 U형으로 되어 있어 구조역학적으로 압륜의 강도가 증대되며, U형 압륜이 연결 볼트를 덮어주므로 볼트 및 고무링의 부식과 노화방지는 물론 접합부의 유동을 막아 준다. ④ 볼트의 머리부분이 걸고리식으로 되어 있어 크고 튼튼해서 연결공사 도중이나 통수도중에 결손되는 일이 없음. ⑤ 관의 소켓트부에 볼트구멍이 없으므로 압륜과 소켓트부의 볼트구멍을 일치시킬 필요가 없으므로 암반구간이나 수중 작업에서도 아무런 불편없이 신속하게 접합작업을 할수가 있음. ⑥ 관 적합작업중 볼트를 고정시키기 전에 관의 각도를 자유로이 조절할 수가 있어 곡관의 사용이 절감됨은 물론 협소한 공사구간이나 지하의 장애물이 많은 도심구간에서의 작업이 대단히 편리함. ⑦ 관을 운반하거나, 보관 및 취급도중 플랜지부의 파손 염려가 없어 대단히 간편함. ⑧ 관의 접합공사비가 대폭 절감됨. 타이튼 죠인트 미국 U.S파이프 회사에서 개발하여 세계특허로 등록되었던 죠인트방법으로서 현재 세계각국에서 널리 사용되고 있다. 이 방법은 원형 고무링 하나만으로 연결되며, 고무링은 단면이 구형으로 되어있고 구조와 치수가 치밀하며 소켓트 내부의 홈은 고무링을 고정시키고, 내면 돌기부는 고무링에 있는 홈속에 들어 맞게 되어있다. 그리고 관 삽구의 끝부분은 삽입이 쉽도록 테이퍼(Taper)가 져있으며 다음과 같은 특징이 있다. ① 죠인트에 필요한 부속품이 고무링 하나 뿐이다. ② 수구와 삽구사이에 고무링을 정확하게 시공함으로서 자동적으로 기밀하게 밀착된다. ③ 접합과정이 간단하여 관 부설을 신속히 할수 있다. ④ 접합부의 확대 굴착이 필요없다. ⑤ 고무링과 수구, 삽구만 깨끗하면 비가 올 때나 물기가 있는 곳에서도 접합이 가능하다. ⑥ 부설비가 저렴하다. ⑦ 죠인트부의 허용요도(許用撓度)는 ø300mm까지는 5°, ø400mm 이하는 4°, ø450mm이상은 3°까지 구부릴수 있다. ⑧ 죠인트부의 신축성이 크며 온도변화에 따른 관의 신축이 자유롭다. ⑨ 접합이 끝난 즉시로 매토할 수 있으므로 교통이 복잡하거나 위험한 곳에서의 공사에 대단히 편리하다. 메카니칼 죠인트 고무링을 압륜으로 조이게끔 볼트로 체결하는 죠인트 방법으로서 기밀성이 우수하고 탄력성을 가지고 있다. 현재 KP 메카니칼 죠인트 및 타이튼 죠인트와 아울러 많이 쓰이고 있으며 다음과 같은 특징이 있다. ① 압륜에 의하여 조인 고무링은 수구내면과 삽구외면이 긴밀히 밀착되어 충분한 기밀성과 수밀성을 가린다. ② 수구 및 삽구의 내면이 원추형으로 되어 있어 가요성이 대단히 크다. ③ 수구의 깊이가 깊으므로 관축 방향에도 충분한 가동성이 있으며, 또한 온도 변화에 따른 관의 신축이 자유롭게 될수 있다. ④ 고무링의 노출 부분이 없으므로 노화되지 않는다. 닥타일주철관 관은 두께에 따라서 1종 관, 2종 관, 3종 관의 3종류로 나누고, 이음(Jointing)방법은 케이피 메카니칼 조인트(KP-Mechanical Joint), 메카니칼 조인트(Mechanical Joint) 및 타이튼 조인트(Tyton Joint)를 사용한다 HUB-TYPE주철관 1. 조립방법은 삽구를 수구에 삽입한후 마닐라삼 등 물에서 팽창하는 재료를 수구와 삽구의 틈에 2~3바퀴 감은 다음 뾰족한 끌 등으로 다져 넣은후 누수가 발생하지 않도록 납을 다져 시공한다 2. 이 제품은 가장 오래된 배수용 주철관으로서 아직까지 각종 현장에서 시공되고 있으나 납을 사용한다는 환경문제와 전문 기능공이 있어야 한다는 문제로 점차 수요가 감소하고 있다. 3. 허브 타입은 매우 견고하고 반영구적인 반면 전문 숙련공이 시공해야 함으로 품셈이 많이 들고 납이라는 유해 물질을 사용하기 때문에 최근 허브 타입은 기피하는 경향이 있다. NOHUB-TYPE주철관 1. 미국, 독일 등 전 세계적으로 많이 사용되고 있으며 건축용 배수용 주철관으로서는 전 세계의 70%정도 차지하고 있다. 2. 제품과 제품을 연결하는 카프링은 시공후 부식이 되지 않도록 스테인레스의 내면에 네오플렌 고무를 사용하고 있다. 3. 조립방법은 이형관과 직관 사이에 네오프렌 고무의 턱이 마주 닿도록 하고 스테인레스 카플링을 토크렌지로 조여서 조립한다.   2)PVC/PE관 융착접합   직관을 소켓관에 삽입하여 방식인데 접합주위를 접착제 같은것으로 도포하거나 SHEET포를 쒸워서 연결하는 방법, 수밀성이 좋음  관 연결 방법- 열수축 쉬트 접합 가. 관 정렬 시공의 편의를 위해 관을 바닥으로부터 일정한 높이로 띄워 수평이 되게 가지런히 정렬한 다.  나. 관의 세척 관의 운반시 묻은 흙 등의 이물질 및 습기를 완전히 제거한다. 다. 열수축 쉬트 융착준비 열수축 SHEET를 덮어 씌우고 LPG토치램프로 패치를 먼저 가열하여 붙인다. 라. 열 융착 패치를 완전히 부착한 후 가운데부터 원주방향으로 수축시킨 다음 타지 않도록 계속해서 토치를 움직여 준다. 마. 열 융착 완료 열 융착이 잘 완료된 부위는 가장자리에 방식제가 녹아 나온다.   바. PE(SUS) 밴드 정치 열수축 쉬트가 2분 정도 냉각된 후 밴드를 그 위에 씌운다. 사. PE(SUS) 밴드 연결작업 커플링 밴드의 연결구멍에 볼트를 렌치(복스)로 꽉 조이면 모든 작업이 완료된다.     물리적, 화학적 성질이 뛰어난 고밀도 폴리에틸렌 원료를 사용하여 부식 및 전식이 없고, 수명이 반영구적인 파이프이다.   농업용배관용, 화학배관용, 공업용수배관용, 일반배관용 등             PE일반관의 규격(KS M 3407, KPS 2012)   호칭 외 경 두 께 중 량 (kg/m) 길이(m) 기준치수 100 114.0±2.28 5.5±0.55 1.790 6 125 140.0±2.80 6.5±0.65 2.603 6 150 165.0±3.30 7.0±0.70 3.318 6 200 216.0±4.32 8.0±0.80 4.992 6 250 267.0±5.34 9.0±0.90 6.966 6 300 318.0±6.36 10.0±1.00 9.240 6 350 370.0±7.40 14.2±1.42 15.157 6 400 420.0±8.40 16.2±1.62 19.625 6 450 457.2±9.10 17.6±1.76 23.211 6 500 508.0±10.2 19.5±1.95 28.577 6 550 558.2±11.2 21.5±2.15 34.565 6 600 609.6±12.2 23.4±2.34 41.151 6             비고       1) 관의 길이의 허용오차는 +2%이다.       2) 무게의 비중을 0.960으로 한다       3) 관의 절단길이는 당사간의 협의에 따를 수 있다.       4) 100A ~ 300A는 KS M3407, 350A ~ 600A는 KPS 2012임.   3)나사식 고무링접합 항 목 작업 순서 유의 사항 a. 준비 1.비눗물이나 독성 없는 기름을 사용하여 Union의 나사부분을 칠해준다. 2.파이프와 카바, 스토퍼, 푸샤, 고무링의 순으로 파이프 지름의 2배되는 부분까지 밀어 넣는다.   b. 결합 3. 파이프의 단면을 몸통의 삽입선까지 밀착시킨다. 4. 고무링, 푸샤, 스토퍼를 최대한 밀어 넣고 카라를 결합한다.   c. 조임  5. 체인 렌치를 사용하여 카바를 나사선이 2-3개 남을 정도로 조여준다.   d. 검사 및 확인 6.카바와 몸통의 나사선이 고르게 조여졌는지 확인한다.   PE나사식편수칼라관   관자체 연결구에 파이프를 삽입하여 접합하므로 별도의 소켓 없이 접합 가능하며, 융착식의 안정성과 조임식의 편리함을 접목시킨 접합방식이다. 조임식 접합시 조립회수를 1회로 줄임으로써 시공성 및 작업진행소도가 빠르다. 접합부의 강도가 소켓접합 부위보다 강하다.   수도용 급배수관로, 급수관로, 송수관로 등           구분 삽입부내경 직관 외경 삽입길이(L1) 직관두께(T1) 삽입관 두께(T2) 지관길이(L2) 최소 최대 최소 최대 50m/m 62.0 60.0 61.1 60 5.5 6.3 6.0 6,000 75m/m 91.0 89.0 90.5 85 8.1 9.2 9.0 6,000 100m/m 116.0 114.0 115.9 100 10.4 11.7 11.0 6,000 150m/m 167.0 165.0 167.6 140 15.3 17.0 16.5 6,000             비고 (치수허용공차)       1) 관의 삽입부 내경(d) : +2%       2) 지관의 외경(D) : KS M3408에 따름       3)편수관의 삽입부길이(L1) : 규정치 이상       4)직관의 두께(T1) : KS M3408에 따름       5)삽입관의 두께(T2) : 규정치 이상       6)직관의 길이 : +2%       7)고무링의 모양 및 치수는 관의 크기에 알맞게 제조되어야 한다. 4) PFP(폴리에틸렌 분체라이닝강관)    수도관 PFP     .  제품의 특징 ( Features )  ◈ PFP - D (지하매설용)  ◈ PFP - B (옥내 및 노출용) 1) 폴리에틸렌 2) 개질폴리에틸렌 3) 에폭시프라이머 4) 강관(KSD3507) 5) 개질폴리에틸렌 1) 아연도금     (KSD3507 기준) 2) 강관(KSD3507) 3) 개질폴리에틸렌           .  품종 및 용도 ( Kinds & Usage ) 제품명 구분 기호 제품의종류 외면방청처리 용도 수도용 폴리에틸렌 분체라이닝 강관 (KSD3619) 2호 PB PFP-B 아연도금 옥내 및 노출배관 4호 PD PFP-D 강접착 폴리에틸렌 피복 지하매설배관     .  제품의 치수 ( Dimension ) 호칭명 원관(강관) 내면피복두께(mm) (PFP-B,D공히) 외면피복두께(mm) (PFP-D) A(mm) B(inch) 외경 두께 중량(kg/본) 15 1/2 21.7 2.65 7.5 0.30이상 1.5(-0.3) 20 3/4 27.2 2.65 9.6 1.5(-0.3) 25 1 34.0 3.25 14.76 1.5(-0.3) 32 1 1/4 42.7 3.25 18.96 0.35이상 1.5(-0.3) 40 1 1/2 48.6 3.25 21.78 1.5(-0.3) 50 2 60.5 3.65 30.72
